Milesight CT305 – LoRaWAN smart elektromer 3-fázový, 500 A (EU868)

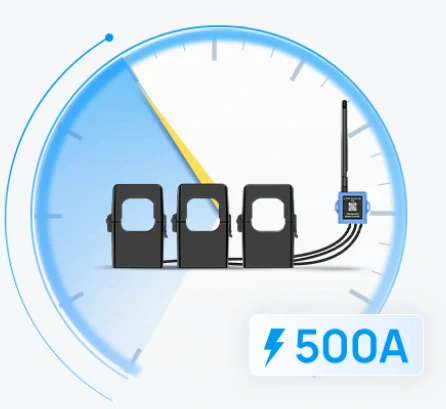

Milesight CT305 je bezdrôtový kliešťový prúdový transformátor určený na monitorovanie RMS prúdu v 1–3 fázových rozvádzačoch bez prerušenia obvodu. V jednom zariadení poskytuje tri meracie kanály (tri kliešte), takže dokáže sledovať jednotlivé fázy samostatne. Dáta prenáša cez LoRaWAN v pásme EU868 do energetického manažmentu alebo BMS systému, kde sa využívajú na monitoring zaťaženia, alarmy a analýzu prevádzky. Zariadenie je navrhnuté na jednoduchú inštaláciu: kliešte sa zacvaknú na vodiče a jednotka sa typicky napája indukciou z meraného vodiča. Pre servis alebo pomocné napájanie je k dispozícii USB-C (5 V).

Kľúčové vlastnosti

• EU868 LoRaWAN pre bezdrôtový prenos z rozvádzačov a technických priestorov

• 3 kliešte / 3 kanály – meranie 1–3 fáz jedným zariadením

• Meranie až 500 Arms na kanál (na jednu fázu) pre hlavné prívody a vysoké záťaže

• Neinvazívna montáž bez rozpojovania vodičov a bez odstávky

• Vzorkovanie až 3,3 kHz pre stabilné meranie RMS prúdu

• Výpočet ampérhodín (Ah) a trendovanie záťaže v čase

• Alarmy: min/max prah prúdu, nadprúd, diagnostické hlásenia podľa konfigurácie

• Podpora voliteľného NTC snímača teploty vodiča pre dohľad nad prehrievaním (podľa príslušenstva)

Technické parametre (vybrané)

• Meraná veličina: RMS prúd, 50/60 Hz

• Vzorkovanie: 3,3 kHz

• Menovitý primárny prúd (na kliešť): 500 Arms

• Presnosť: typicky ±1 %

• Rozlíšenie: 1 mA

• LoRaWAN: Class A, aktivácia OTAA/ABP

• RF (EU868): Tx 16 dBm, citlivosť -137 dBm

• Anténa: SMA konektor (možnosť externej antény)

• Napájanie: indukciou z vodiča alebo 5 V cez USB-C

• Voliteľná teplota kábla: NTC -20 až +100 °C

Typické použitie

• monitoring 3-fázových prívodov v priemysle a administratíve

• dohľad nad technológiami: HVAC, čerpadlá, kompresory, nabíjanie, výroba

• energetický manažment: špičky, nadprúd, nevyváženosť fáz, zmeny prevádzky

• preventívna údržba: kombinácia prúdu a teploty vodiča pre včasnú detekciu problémov
