EM411-RDL Radarový snímač 60GHz

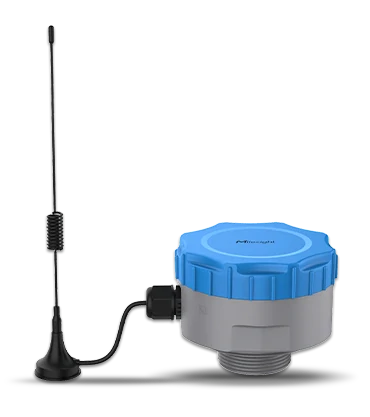

Milesight EM411-RDL – LoRaWAN radarový snímač vzdialenosti a hladiny

Milesight EM411-RDL je bezkontaktný snímač hladiny a vzdialenosti využívajúci 60 GHz milimetrový radar (mmWave). V porovnaní s ultrazvukom poskytuje stabilnejšie meranie na väčšie vzdialenosti a je menej citlivý na prach, kondenzát, paru, akustický hluk či zmeny teploty. Je určený na meranie hladiny kvapalín (a hladkých povrchov pevných látok) v nádržiach, šachtách, kanalizácii, kanáloch a náročných priemyselných prostrediach.

Model EM411-RDL je určený aj pre špeciálne aplikácie v rizikových zónach vďaka ATEX Zone 0 prevedeniu.

Kľúčové vlastnosti

• Merací rozsah 0,3 až 12 m, úzky radarový lúč 8° pre presné zacielenie na hladinu

• Vysoká presnosť merania až ±2 mm (v ideálnych podmienkach), rozlíšenie 1 mm

• ATEX Zone 0 (Ex ia IIC T4 Ga) – vhodné pre meranie v prostredí s požiadavkou ATEX

• IP68 (odolnosť voči vode a prachu), vhodné do exteriéru aj šácht

• PVDF kryt s vysokou chemickou odolnosťou (vhodné aj do agresívnych a slaných prostredí)

• Integrovaný 3-osový snímač náklonu – stav Normal/Tilt, upozornenie pri posunutí alebo naklonení

• Režimy podľa scenára pre rýchle nasadenie: štandard, dažďová šachta, odpadová šachta, nádrž

• Diagnostika merania: krivka radarového echa, „one-click“ diagnostika/kalibrácia

• Alarmy: prah vzdialenosti, zmena vzdialenosti, alarm mŕtvej zóny (blind zone)

• Lokálne ukladanie dát (2 000 záznamov) + retransmisia na zníženie rizika straty údajov

• NFC + Bluetooth konfigurácia (vhodné aj pre ťažko prístupné inštalácie), podpora downlink nastavení

• LoRaWAN EU868, OTAA/ABP, Class A

Technické parametre (vybrané)

• Technológia: 60 GHz mmWave radar

• Dosah: 0,3–12 m

• Uhol vyžarovania: 8°

• Napájanie: 1× 19000 mAh batéria (Li-SOCl₂), životnosť typicky okolo 7 rokov (podľa nastavení)

• Montáž: nástenný držiak alebo závitová montáž na nádrž G 1½” / NPT 1½” (podľa verzie)

• Prevádzková teplota (EM411-RDL): -20 až +60 °C

Typické použitie

• kanalizačné a dažďové šachty, prečerpávacie stanice

• nádrže a zásobníky v priemysle, vodárenstve a technológiách

• meranie hladiny v agresívnom prostredí (chemikálie, soľná hmla)

• bezpečný monitoring v prostredí s požiadavkou na ATEX Zone 0
