CT310 LoRaWAN elektromer 3F-1000A

Milesight CT310 – LoRaWAN smart elektromer 3-fázový, 1000 A (EU868)

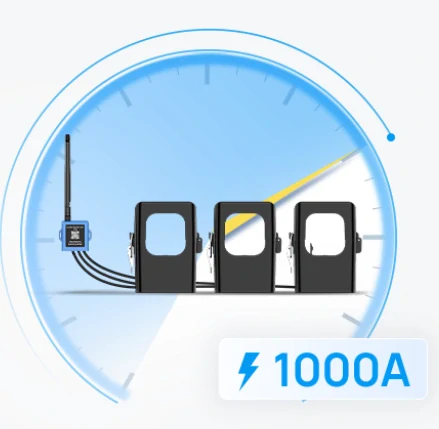

Milesight CT310 je bezdrôtový kliešťový prúdový transformátor (clamp CT) určený na rýchly energetický monitoring v rozvádzačoch bez odstávky a bez zásahu do elektroinštalácie. Vďaka „one-to-three“ dizajnu dokáže merať 1 až 3 vodiče/fázy jedným zariadením a odosielať údaje cez LoRaWAN v pásme EU868 do nadradeného systému pre analýzu spotreby, alarmovanie a diagnostiku prevádzky. Zariadenie je primárne samonapájané indukovaným prúdom z meraného vodiča (bez batérií). Pre konfiguráciu, servis alebo meranie pri veľmi nízkych prúdoch je k dispozícii USB-C napájanie.

Kľúčové vlastnosti

• Meranie 1–3 fáz (až 3 merané okruhy v jednom zariadení)

• Rozsah do 1000 A RMS na kanál (na jeden prúdový kliešť)

• Vysoká presnosť vďaka vzorkovaniu až 3,3 kHz, rozlíšenie 1 mA

• Reportovanie RMS prúdu a akumulovaných ampérhodín (Ah) pre energetické analýzy

• Alarmy: min/max prah prúdu, prekročenie rozsahu (overrange), stavová/alarmová LED indikácia

• Podpora externého NTC snímača teploty kábla (monitoring prehrievania vodiča)

• LoRaWAN EU868 (OTAA/ABP, Class A), kompatibilné so štandardnými LoRaWAN bránami a LNS

Technické parametre (vybrané)

• Menovitý primárny prúd: 1000 Arms (na 1 CT)

• Pracovná frekvencia siete: 50–60 Hz

• Presnosť: ±1 %

• Anténa: SMA konektor (50 Ω, SMA female)

• Výkon vysielania (EU868): 16 dBm, citlivosť -137 dBm

• Napájanie: indukciou z meraného vodiča alebo 5 V cez USB-C

• Izolačné napätie: 3 kVac (1 mA / 1 min)

• Teplota kábla (NTC): -20 až +100 °C, presnosť ±1 %

• Prevádzkové teploty: jednotka -20 až +70 °C, kliešte -40 až +55 °C

• Relatívna vlhkosť: ≤ 95 % (nekondenzujúca)

Typické použitie

• energetický monitoring rozvádzačov v budovách a priemysle (1f/3f)

• dohľad nad technológiami: HVAC, čerpadlá, kompresory, výrobné linky

• detekcia anomálií: nadprúd, neštandardné odbery, prehrievanie vodičov (s NTC)

Poznámka pre návrh systému: pri veľmi nízkych prúdoch môže byť pre stabilnú prevádzku potrebné napájanie cez USB-C (závisí od nastaveného intervalu reportovania).
